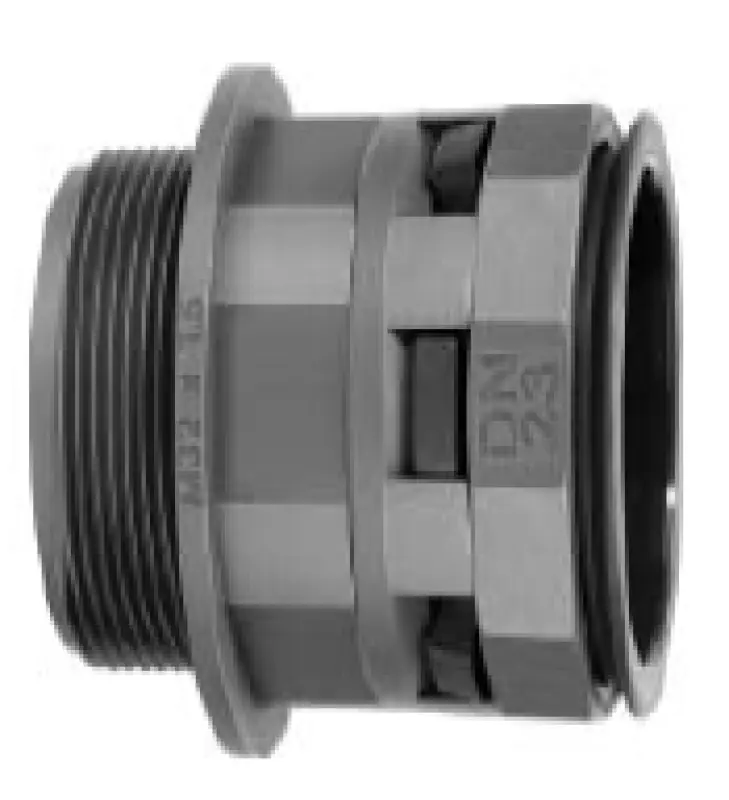

Муфты труба-коробка из полиамида, цвет черный
Используется для ввода гофрированных полиамидных труб в корпуса оборудования, шкафы, щитки, распаячные коробки.
Отличительные особенности:
- Материал: полиамид (PA6.6)
- Цвет: чёрный Температура эксплуатации: от -40°С до +105°С (кратковременное воздействие до +150°С)
- Степень защиты IP66 без уплотнителей / IP68 (IP69K) с уплотнителями PAR и PAPM
- Простая и надёжная стыковка с трубой
- Не содержит галогенов
Габаритные размеры муфт
| Артикул |
Ном. ∅, мм |
Геометрические размеры, мм | Вес, г | ||||||
| М | ∅ внутр. | А | C | D | Ключ | LR | |||
| PAM07M12N | 7 | M12х1,5 | 6,5 | 35 | 19 | 17 | 15 | 11 | 4,6 |
| PAM10M16N | 10 | M16х1,5 | 10,0 | 37 | 21 | 21 | 18 | 11 | 6,0 |
| PAM12M16N | 12 | M16х1,5 | 10,0 | 37 | 26 | 25 | 20 | 11 | 7,6 |
| PAM12M20N | 12 | M20х1,5 | 14,0 | 37 | 26 | 25 | 20 | 11 | 7,8 |
| PAM17M20N | 17 | M20х1,5 | 14,5 | 44 | 31 | 30 | 27 | 11 | 12,4 |
| PAM17M25N | 17 | M25х1,5 | 18,5 | 45 | 31 | 34 | 27 | 12 | 13,5 |
| PAM23M25N | 23 | M25х1,5 | 18,5 | 48 | 37 | 37 | 34 | 12 | 17,5 |
| PAM23M32N | 23 | M32х1,5 | 25,5 | 51 | 37 | 42 | 34 | 15 | 19,6 |
| PAM29M40N | 29 | M40х1,5 | 32,0 | 56 | 46 | 52 | 42 | 16 | 32,4 |
| PAM36M40N | 36 | M40х1,5 | 32,0 | 60 | 54 | 54 | 50 | 19 | 42,2 |
| PAM36M50N | 36 | M50х1,5 | 42,0 | 60 | 54 | 62 | 50 | 19 | 45,9 |
| PAM48M50N | 48 | M50х1,5 | 42,0 | 61 | 69 | 69 | 66 | 19 | 66,9 |
| PAM48M63N | 48 | M63х1,5 | 54,0 | 61 | 69 | 75 | 66 | 19 | 72,7 |
